LZDC系列金属管浮子流量计参数详解
发布时间:140124-04:37 点击率:10137
    此流量计又称为金属转子流量计,结构简单,精度较高,安装方便,可适用范围广阔,与前几次介绍的玻璃转子流量计相比较,特点鲜明:耐高温,高压,读数简明,可适用于不透明介质和腐蚀介质。
    仪表数据如下:

仪表型号

LZDC

测量介质

液体、气体、蒸汽

测量范围(换算到标准介质,100%值)

水:20℃

(10-300000)L/h,特殊按用户要求

空气:0.1013MPa, 20℃

(0.7-3000),特殊按用户要求

量程比

10:1

准确的度等级

就地型

机械指针指示

1.5,2.0,2.5

数字显示(电池供电,使用年限2年)

1.0,1.5,2.0,2.5

远传型:可同时指针指示、数字显示(可电池供电,使用年限两年

1.0,1.5,2.0,2.5

介质温度

就地型

机械指针指示

-80℃~+300℃,高温 400℃

数字显示(电池供电,使用年限2年)

-40℃~+150℃

远传型:可同时指针指示、数字显示(可电池供电,使用年限两年

-40℃~+150℃,高温 400℃

环境温度

就地型

机械指针指示

-40℃~+120℃

数字显示(电池供电,使用年限2年)

-20℃~+60℃

远传型:可同时指针指示、数字显示(可电池供电,使用年限两年

-20℃~+60℃

公称压力

DN15~DN50

4.0MPa(最大DN15:32MPa, DN25:25MPa, DN50:20MPa

DN80~DN200

1.6MPa(最大DN80:10MPa, DN100:6.4MPa, DN125:4.0MPa

DN150:4.0MPa, DN200:2.5MPa, DN250:2.5MPa

测量管

法兰连接,标准:DIN2501、ANSI、HG20617/HG20615 以订货标准为准

电缆接头

M20×1.5   1/2”G    1/2”NPT  3/4”G   3/4”NPT

安装方式

垂直(下进上出)、水平(水平管线;左进右出、右进左出)、上进下出(直管段上使用)、下进侧出、侧进侧出

入口直管段

≥5D

出口直管段

≥250mm

防护等级

IP65   IP67(其它订货时需另行说明)

防爆标志

Ex ia Ⅱ CT1-T6

Ex d Ⅱ CT6

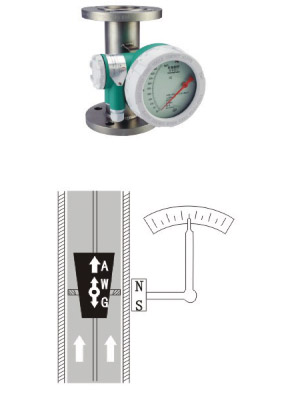

    下图展示金属管浮子流量计现场实拍图:
